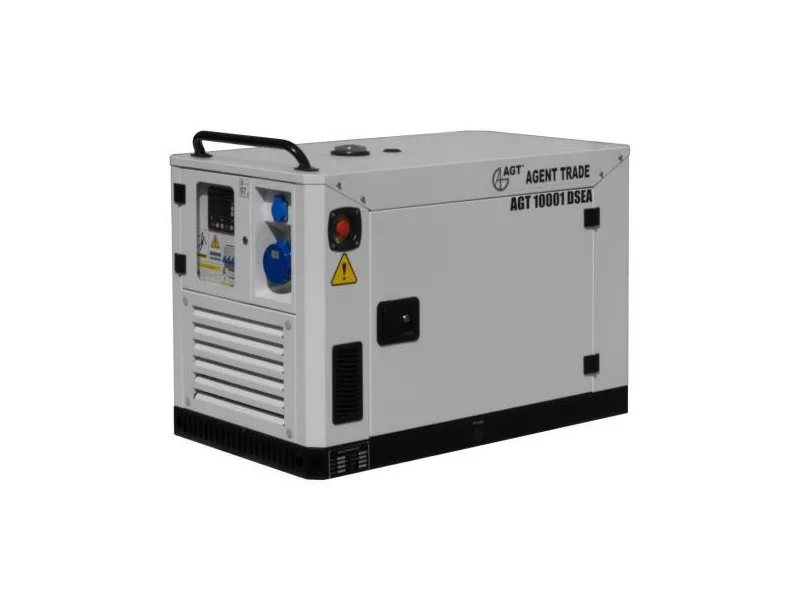

AGT dízel áramfejlesztő, automatikus panellel 9,6kW 10001 DSEA, ATS22S AVR

AGT 10001 DSEA telepíthető, dízel áramfejlesztő (egyfázisú) ATS22S indító automatikával
Gazdaságos, 1500 rpm fordulatszámú dízelmotor

Az AGT DSEA telepíthető AVR áramfejlesztőket a dízelmotor és generátor tartóssága és alacsony fogyasztása miatt kiegészítő és készenléti áramforrásnak ajánljuk. A gépek kültéri, csendesített burkolattal ellátott kivitelűek. Az áramfejlesztőkhöz hálózat-generátor átkapcsoló automatika is rendelhető, ami a hálózat kiesése esetén elindítja az áramfejlesztőt, és teljesítményét a fogyasztóra kapcsolja.

Alkalmazás:
Hálózati feszültség kimaradása esetén szükséges áramellátás
Építési, mezőgazdasági és más ideiglenes munkahelyek áramellátása

Felhasználási területek:
Ipari alkalmazás (gyártelepek, gyártócsarnokok, hűtőházak stb.)
Állattartó telepek
Egészségügyi intézmények
Adatközpontok
Telekommunikáció
Motor: Mindenképpen kiváló minőségű dízel meghajtómotort kell választani, hogy a gép indítása, üzemelése Problémamentes, fogyasztása alacsony, élettartama hosszú legyen, ezáltal gazdaságos. A DSEA típusok, az áramfejlesztőiről igen népszerű Firman márka, ipari célú, vízhűtéses, elektromos indítású dízelmotorjaival vannak szerelve. A motoron található olajszenzor leállítja a motort, ha a megengedettnél kisebb az olajszint.

Generátor: Szintén Firman gyártmányú, elektronikus feszültség-szabályzású (AVR), kefenélküli szinkron generátor. Felépítéséből adódóan nem igényel karbantartást, és hővédelemmel van ellátva, amely megóvja a túlterheléstől.

Vezérlés: Az egység vezérlése SmartGen HGM420 beépített digitális vezérlőpanellel történik. A vezérlőpanel figyeli a motor állapotát (olajnyomás, motorhőmérséklet, üzemanyagszint, akkumulátor, fordulatszám, túlterhelés), és a megengedett értékek túllépése esetén leállítja a motort, megvédve azt a károsodástól. A 132x64-es LCD képernyőn jeleníti meg a fő technikai paramétereket fázisokra lebontva (feszültség, fázisáramok, frekvencia, teljesítmény, akkumulátor feszültség, üzemóra számláló, üzemanyagszint). Túláram esetén vészjelzést ad, majd leállítja a generátort. A túláram-védelemről emellett megszakító gondoskodik. Automatikus tesztelés funkció Garantálja a rendszer működését azáltal, hogy a generátort meghatározott időközönként automatikusan elindítja, hogy az esetleges hibákat észlelni lehessen (üzemanyaghiány, olajhiány, elektromos szerelvény hibák). Az áramfejlesztőhöz a fogyasztót a zárható szekrényben elhelyezett sorkapcsokon keresztül lehet csatlakoztatni. Vészleállító gomb az azonnali leállításhoz.

Alváz és burkolat: A hangszigetelt anyaggal borított burkolat acéllemezből készül, és speciális festési eljárással védett a kültéri használathoz. A keret és a gépegység közé rezgéscsillapító van beépítve. Lakóterületi telepítéshez is ideális alacsony zajszintje miatt. Az alvázban helyezkedik el a nagy kapacitású üzemanyagtartály. Emelőszemek segítségével daruzható.

ATS indító automatika: Hasznos eszköz, amennyiben az áramfejlesztőt a villamos hálózat kiesése esetén emberi beavatkozás nélkül kell elindítani és a fogyasztóra kapcsolni, majd a kiesés megszűnése után alaphelyzetbe állítani.
Működése: Az automatika készenléti helyzetben figyeli a hálózat villamos paramétereit, és tölti a gép akkumulátorát. Feszültségkimaradás vagy más hibajel esetén automatikusan elindítja az áramfejlesztőt, teljesítményét a fogyasztóra kapcsolja, és a hálózat visszatértéig táplálja a fogyasztót. A villamos hálózat helyreállása után a fogyasztót a hálózatra visszakapcsolja, a generátort újra készenléti helyzetbe állítja. Villamosan és mechanikusan is reteszelve van, a generátor és a hálózat véletlen összekapcsolása ellen. Egyszerű használat a könnyen áttekinthető billentyűzettel és digitális kijelzővel. A panelen beállíthatók és megtekinthetők az automatika kapcsolási paraméterei, kijelzi a mért villamos értékeket és az esetlegesen előforduló hibákat.

Áramfejlesztő típusa és jellemzői
AGT 10001 DSEA
Készenléti (névleges) villamos teljesítmény (230V): 9,6 kW (9,6 kW)
Folyamatos (elsődleges) villamos teljesítmény (230V): 8,5 kW (8,5 kW)
Feszültség (1 fázis): 230 V
Frekvencia: 50 Hz
Áramerősség (fázisonként): 41 A
Fordulatszám (rpm): 3000/perc
Vezérlőpanel típusa: HGM420
Dugaljak: 1 db SCHUKO 16A (~1); 1 db CEE 64A (~1)
Méretek (hszm): 1220 x 680 x 770 mm
Nettó súly: 280 kg

Generátor jellemzői
Generátor típusa: Firman FG-10SX szinkron
Pólusok száma: 4
Cos fi (fáziseltolódás): 0,8
Szigetelési osztály: F
Védelmi osztály: IP20
Max. környezeti hőmérséklet: 40℃

Motor jellemzői
Motor típusa: Firman FD280DC
Szabályozó: Elektromos
Hengerek száma: 2
Hengerek elrendezése: V-elrendezés
Befecskendezés: Közvetlen
Hűtés: Vízhűtéses
Furat x löket: 80 x 79 mm
Lökettérfogat: 0,794 l
Kompresszióviszony: 23:1
Teljesítmény: 19 LE
Akkumulátor: 12V 45Ah x1
Olajtartály: 2,27 l
Hűtővíz kapacitás: 2,9 l
Üzemanyagtartály kapacitása: 25 l
Üzemanyagfogyasztás óránként (100%/75%-os folyamatos terhelésen): 2,91/2,23 l
Üzemanyag: Dízel
